EMC測試之CDN輻射
概述
對于電氣照明設備等小型受試物，CISPR 15標準規定，耦合/去耦網絡（CDN）法是輻射發射測量方法的替代法，用CDN測量共模端子電壓，能縮短測試時間并節省場地費用（可以在無屏蔽的室內進行）。
CDN法的原理是對于小型EUT，引線上由共模電流引起的輻射發射，遠遠大于受試物表面向外的輻射。由于CDN能提供穩定的共模阻抗，因此可以通過測量共模電壓推導出輻射發射。CDN法可以測量的頻率范圍為30MHz - 300MHz。

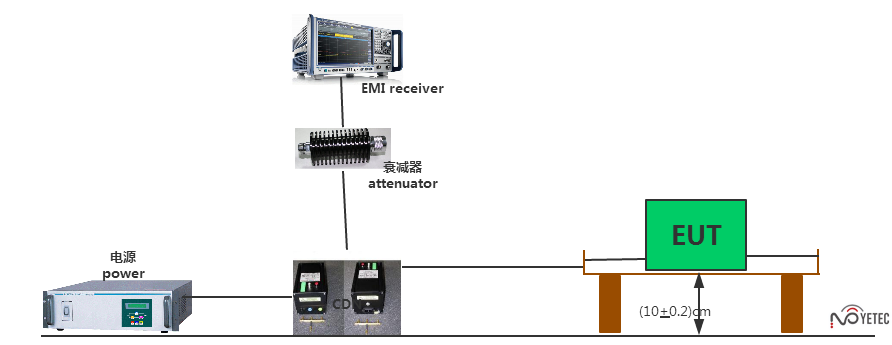

照明設備放置在非導電的高度為10cm的木板上，木板放置在接地金屬板上，照明設備通過一根長20cm左右的電源線與CDN相連接。電纜離金屬板的距離為4cm。
測量照明設備電源線輻射時，使用M型CDN。如果照明設備有控制端子，需要使用CDN AF2進行測量。
CDN的阻抗參數|Zce|要求： 頻率范圍150kHz - 26MHz: 150Ω ± 20Ω 頻率范圍26MHz - 80MHz: 150Ω + 60Ω / -45Ω 頻率范圍80MHz - 300MHz: 150Ω ± 60Ω
